用废旧电脑构建家庭IP-SAN存储

作者:网络医生 发布于:2011-8-15 19:20 Monday 分类:其它相关

1、我的一台台式机2004年2月14日购买的 ,已经七年多了,现在已经很少使用了,平时都用的笔记本。但这台机器还没坏所以舍不得扔掉。为了让它发挥一下余热,我决定把它改造成一个IP-SAN存储设备,存放一些资料。

电脑配置如下:

内存:金士顿768M(256M DDR 266,512M DDR333),最初只有一条256M的内存后来又增加了一块512的。

显卡:翔升 显存64M

主板:微星

硬盘:希捷80G

机箱:金和田

CPU:AMD 速龙2200+,1.8GHZ

光驱:三星 CD-ROM

2、为了使IP-SAN存储设备坚固可靠我决定采用RAID1,我又找来了三块硬盘,加上我原有的一块硬盘现在是四块硬盘。

40G硬盘2块,80G硬盘两块。

规划如下:

两块40G的硬盘做完RAID1后可用空间共40G,划分出大概15G用来安装操作系统,剩余的用来存储数据。

两块80G的硬盘做完RAID1后可用空间共80G,全部用来存储数据。

这样算下来这个存储设备共有100G左右的可用空间,也能存放不少东西呢。

3、软件选择

可用于构建存储的软件很多,常见的有FreeNAS,Openfiler等,经过比较我决定选择openfiler,出于我个人的使用习惯。

4、安装openfiler系统

如何把整个系统安装在软件RAID分区上,请参考:http://www.num123.com/post/89

这样即使坏掉一块硬盘也不影响系统的启动。

5、登录openfiler进行设置

web登录地址为:https://ip:446  默认的用户名为openfiler,默认密码:password

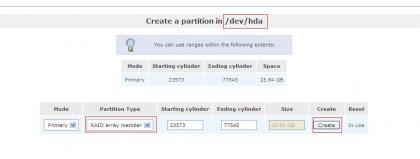

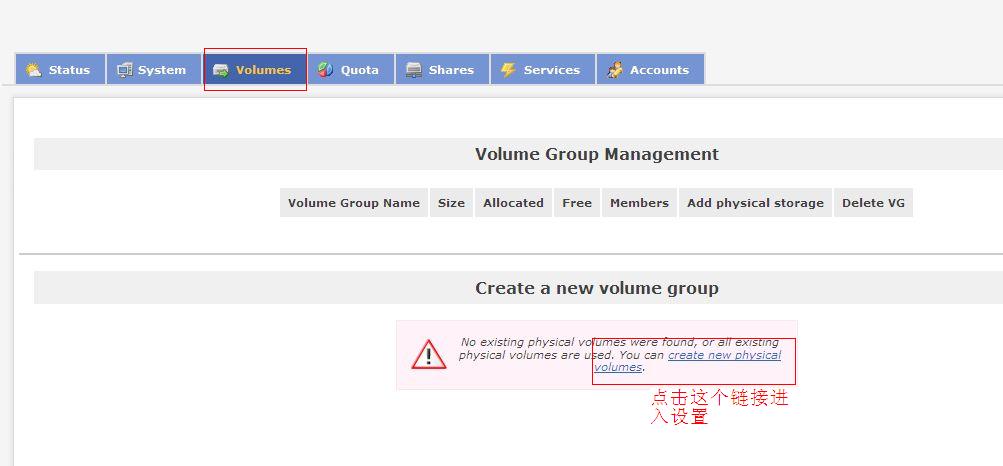

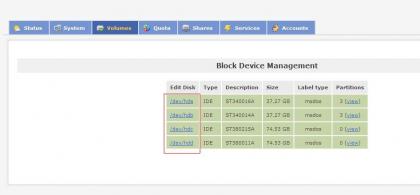

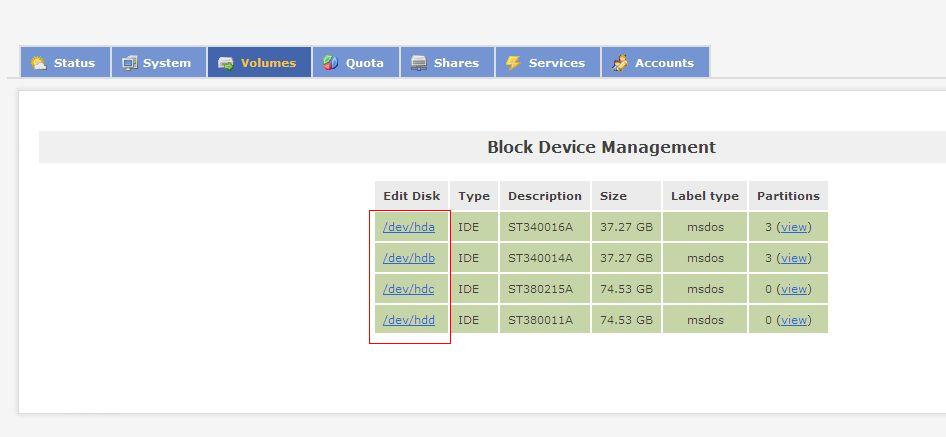

我们需要把两块40G硬盘的剩余空间做成RAID1,然后把两块80G的硬盘也做成RAID1,最后把空间都加入到一个卷组里面。

点击查看原图

点击查看原图

点击查看原图

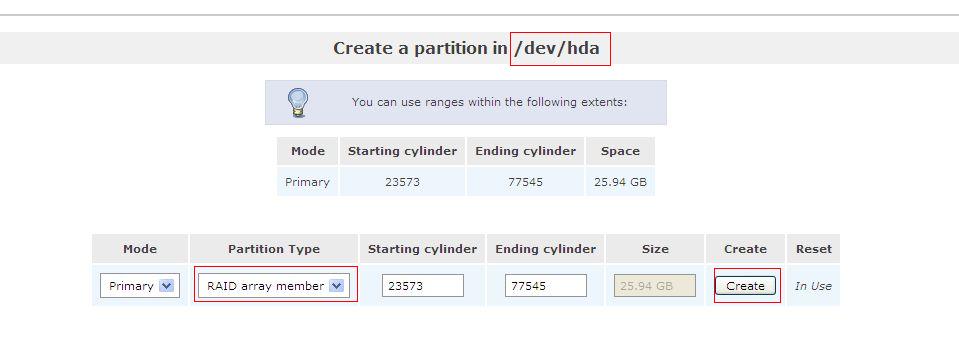

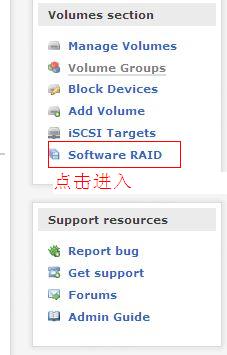

同理,hdb,hdc,hdd也按照上面这个去做。做完之后进入下图

点击查看原图

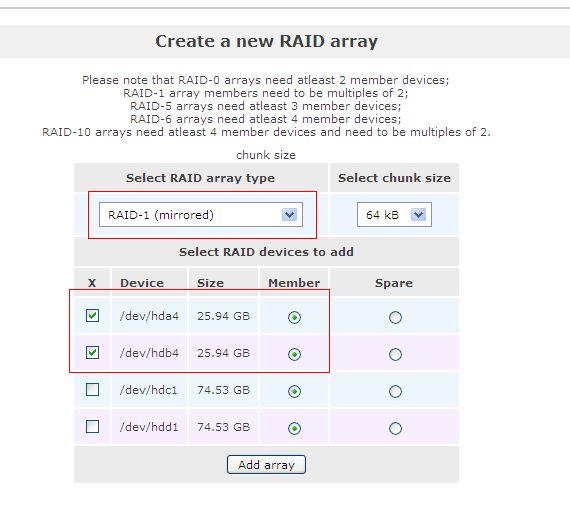

按下图进行选择设置:

点击查看原图

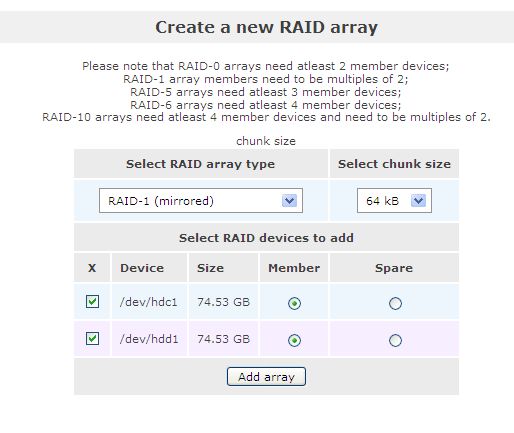

同理对hdc1和hdd1进行选择设置,如下图:

点击查看原图

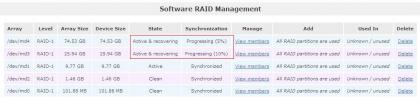

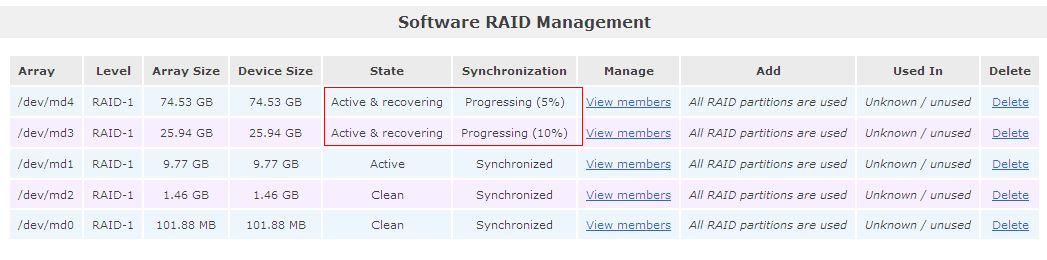

设置完成后,一定要等RAID初始化到100%之后再进行其它操作,这时候千万不要关机。
如下图:

点击查看原图

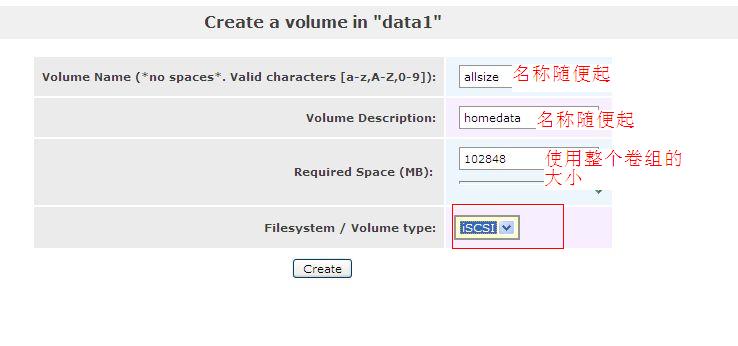

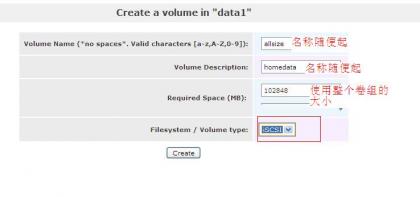

接下来把/dev/md3,/dev/md4添加到卷组里面,接下来在卷组中创建逻辑卷,如下图:

点击查看原图

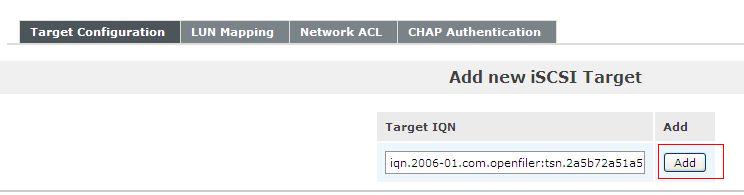

点击右边的"ISCSI TARGET“,然后如下图操作:

点击查看原图

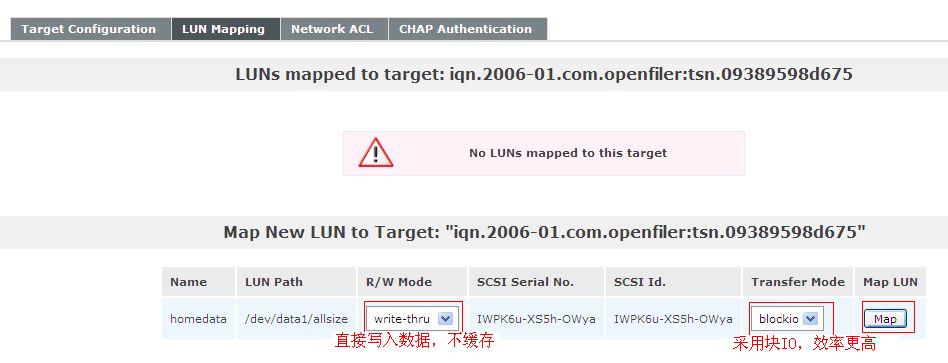

划分LUN和逻辑卷的映射:

点击查看原图

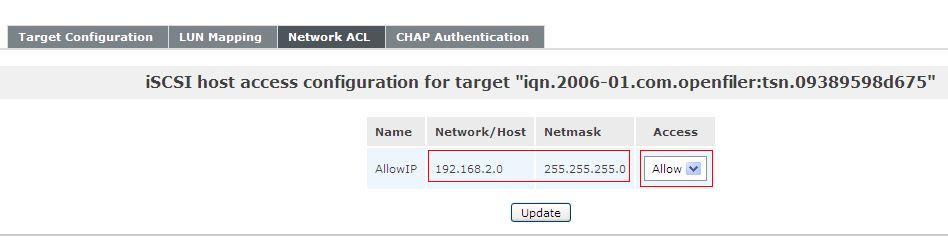

设置ACL,只允许192.168.2.0/24网段的用户访问,如下图:

点击查看原图

6、ISCSI客户端设置

首先安装ISCSI客户端软件,可以从本文件的附件中下载。双击进行默认安装即可。

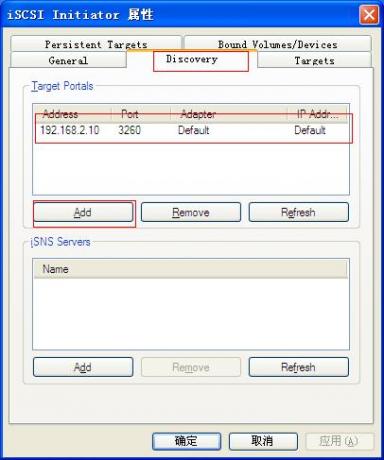

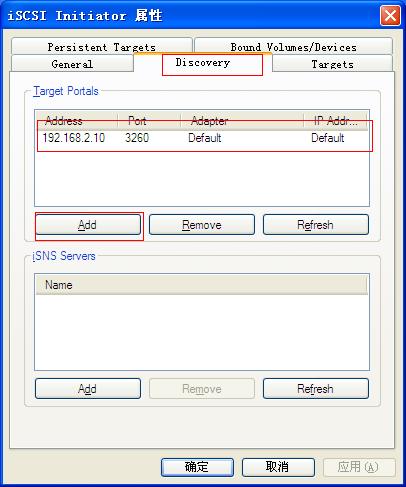

打开ISCSI客户端软件,然后把服务器的IP地址填写进去,如下图:

点击查看原图

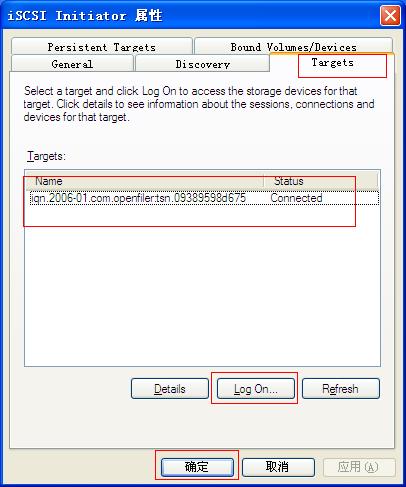

如下图,选择"log on"按钮就可以连接到存储服务器上

点击查看原图

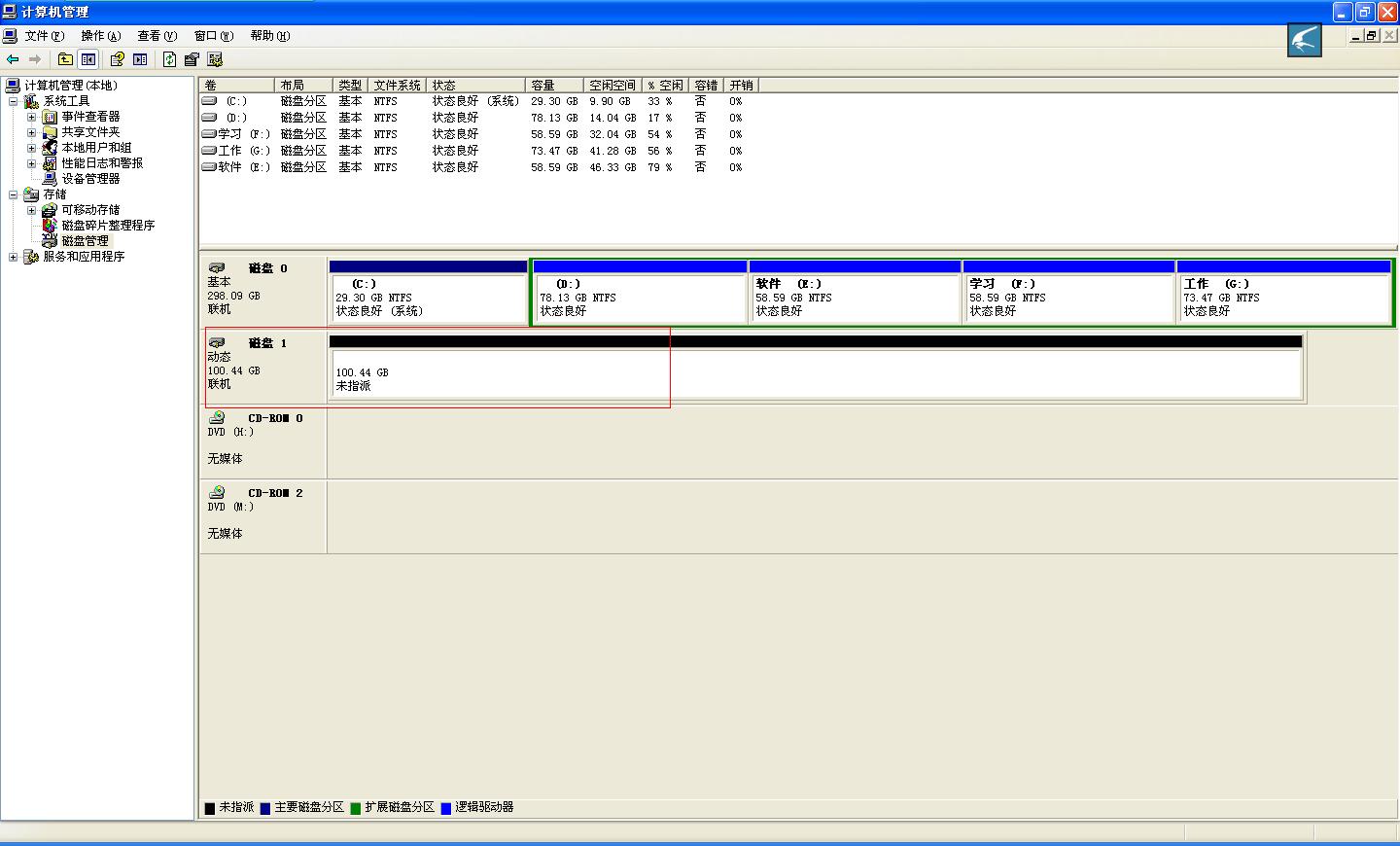

打开windows磁盘管理器,可以看到存储设备了,一块100G的硬盘,我们可以在这里对磁盘进行格式化、分区等操作,如下图:

点击查看原图

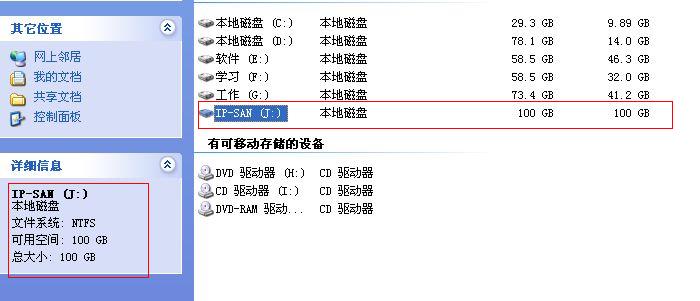

格式化完成后就可以使用了,如下图:

点击查看原图



至此,一个完整的IP-SAN存储搭建完成,使用起来非常方便。

注意:一次只能有一个ISCSI客户端链接,不能同时有多个ISCSI客户端去链接。如果多个客户端同时链接那就相当于磁盘共享了,这就需要共享存储软件(ShareStorage)了,价格是相当高的。如果想用做磁盘共享的话,推荐使用基于fileio的NFS。

附件下载:
Initiator-2.08-build3825-x86fre.rar 2.26MB

标签: raid openfiler ip-san iscsi 存储 Initiator
